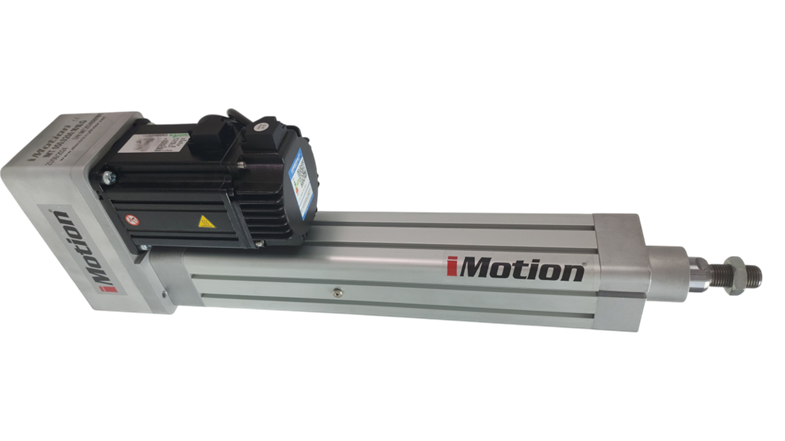

IMT 100 | Cilindro elettrico iMotion

I cilindri elettrici IMT sono sviluppati per applicazioni che richiedono movimento lineare, posizionamento di alta precisione, ripetibilità e variazione controllata della velocità nei sistemi sincronizzati. La vite a ricircolo di sfere, azionata da un motore elettrico, muove linearmente lo stelo del cilindro compatibile con ISO 15552 tramite la chiocciola a ricircolo di sfere.

Caratteristiche tecniche

Configurazione standard IMT100

Informazioni generali

Taglia del cilindro	100
Passi vite disponibili	5 / 10 / 32 mm
Corsa massima standard	1,200 mm
Accelerazione massima	8 m/s²
Ripetibilità	< 0.03 mm
Grado di protezione	IP54; IP65 opzionale
Montaggio del motore	In linea o in parallelo
Conformità	Direttiva Macchine 2006/42/CE

Prestazioni per tipo di vite

Parametro	32 × 5	32 × 10	32 × 32
Capacità di carico dinamico	14,100 N	33,400 N	17,600 N
Capacità di carico statico	42,700 N	70,080 N	55,000 N
Velocità massima*	250 mm/s	500 mm/s	1,250 mm/s
Forza nominale	12,000 N	12,000 N	12,000 N

Caratteristiche principali

Standard di montaggio industriale ISO 15552

Tecnologia di azionamento con vite a ricircolo di sfere di precisione

Elevata precisione di posizionamento e ripetibilità

Progettati per sostituire facilmente i cilindri pneumatici

Stelo antirotazione

Integrazione flessibile del motore

* La velocità massima dipende dalla velocità del motore selezionato e dalle condizioni dell’applicazione.

Dimensioni tecniche

Tutte le dimensioni sono espresse in millimetri.

Disegno dimensionale standard del cilindro elettrico IMT

Vite a ricircolo di sfere	A	B	C	ØD	ØE	F	G	I	H	M	N	K	O	X	Y	Z
32 × 5	115	38	38	80	50	M27×2	54	37,5	22,5	112	89	**	M10	**	**	**
32 × 10	152	38	38	80	50	M27×2	54	37,5	22,5	112	89	**	M10	**	**	**

A + corsa determina la lunghezza del corpo del cilindro. Le dimensioni lato motore contrassegnate con ** dipendono dal motore e dall’adattatore di montaggio selezionati.
