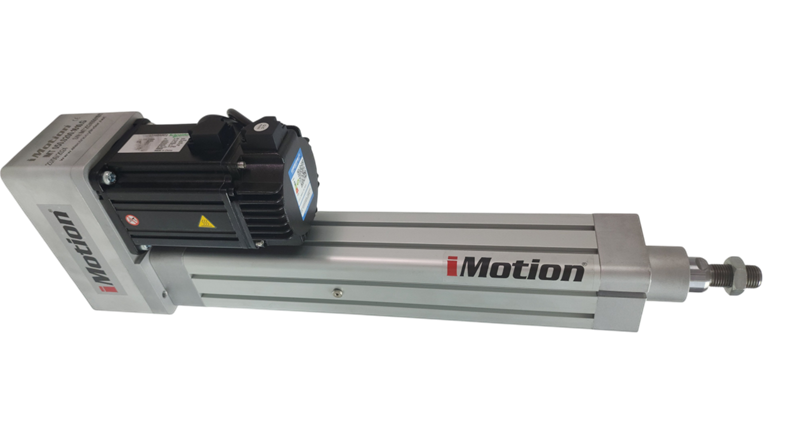

IMT 040 | Cilindro elettrico iMotion

I cilindri elettrici IMT sono sviluppati per applicazioni che richiedono movimento lineare, posizionamento di alta precisione, ripetibilità e variazione controllata della velocità nei sistemi sincronizzati. La vite a ricircolo di sfere, azionata da un motore elettrico, muove linearmente lo stelo del cilindro compatibile con ISO 15552 tramite la chiocciola a ricircolo di sfere.

Caratteristiche tecniche

Configurazione standard IMT40

Informazioni generali

Taglia del cilindro	40
Passi vite disponibili	2 / 5 / 10 / 12.7 mm
Corsa massima standard	800 mm
Accelerazione massima	12 m/s²
Ripetibilità	< 0.03 mm
Grado di protezione	IP54; IP65 opzionale
Montaggio del motore	In linea o in parallelo
Conformità	Direttiva Macchine 2006/42/CE

Prestazioni per tipo di vite

Parametro	12 × 2	12 × 5	12 × 10	12 × 12.7
Capacità di carico dinamico	2,000 N	4,200 N	4,400 N	6,600 N
Capacità di carico statico	4,000 N	5,400 N	7,700 N	8,900 N
Velocità massima*	100 mm/s	250 mm/s	500 mm/s	635 mm/s
Forza nominale	1,500 N	1,500 N	1,500 N	1,500 N

Caratteristiche principali

Standard di montaggio industriale ISO 15552

Tecnologia di azionamento con vite a ricircolo di sfere di precisione

Elevata precisione di posizionamento e ripetibilità

Facile sostituzione dei cilindri pneumatici

Stelo antirotazione

Integrazione flessibile del motore

* La velocità massima dipende dalla velocità del motore selezionato e dalle condizioni dell’applicazione.

Dimensioni tecniche

Tutte le dimensioni sono espresse in millimetri.

Disegno dimensionale del cilindro elettrico IMT 040

A	B	C	ØD	ØE	F	G	I	H	M	N	K	O	X	Y	Z
70	29.5	29.5	35	25	M12×1.25	24	21.5	9.5	55	38	**	M6	**	**	**

A + corsa determina la lunghezza del corpo del cilindro. Le dimensioni lato motore contrassegnate con ** dipendono dal motore e dall’adattatore di montaggio selezionati.
