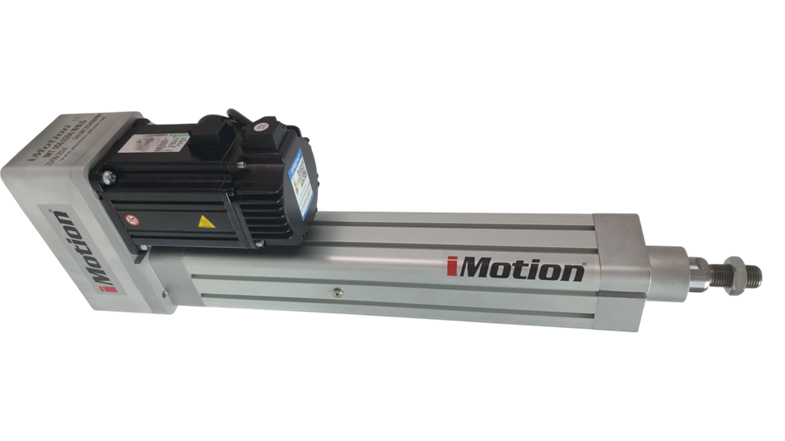

Elektrozylinder der IMT32-Serie
Eine präzise, wiederholbare und energieeffiziente Lösung für lineare Bewegungen
IMT Elektrozylinder wurden für Anwendungen entwickelt, die lineare Bewegungen, hochpräzise Positionierung, Wiederholgenauigkeit und geregelte Geschwindigkeitsänderungen in synchronisierten Systemen erfordern. Die elektromotorisch angetriebene Kugelgewindespindel bewegt die Kolbenstange des mit ISO 15552 kompatiblen Zylinders über die Kugelgewindemutter linear.
Technische Daten
IMT32 Standardkonfiguration
Allgemeine Informationen
| Zylindergröße | 32 |
|---|---|
| Verfügbare Spindelsteigungen | 2 / 5 / 12.7 mm |
| Maximaler Standardhub | 600 mm |
| Maximale Beschleunigung | 12 m/s² |
| Wiederholgenauigkeit | < 0.03 mm |
| Schutzart | IP54; optional IP65 |
| Motoranbindung | Axial oder parallel |
| Konformität | Maschinenrichtlinie 2006/42/EG |
Leistungsdaten nach Spindelausführung
| Kenngröße | 12 × 2 | 12 × 5 | 12 × 12.7 |
|---|---|---|---|
| Dynamische Tragzahl | 2,000 N | 5,000 N | 8,000 N |
| Statische Tragzahl | 4,000 N | 8,600 N | 15,500 N |
| Maximale Geschwindigkeit* | 100 mm/s | 250 mm/s | 635 mm/s |
| Nennkraft | 500 N | 500 N | 500 N |
Wesentliche Merkmale
Industrieller Befestigungsstandard ISO 15552
Präzise Kugelgewindetrieb-Technologie
Hohe Positionier- und Wiederholgenauigkeit
Für den einfachen Austausch pneumatischer Zylinder entwickelt
Verdrehgesicherte Kolbenstange
Flexible Motorintegration
* Die maximale Geschwindigkeit hängt von der gewählten Motordrehzahl und den Anwendungsbedingungen ab.
Technische Abmessungen
Alle Maße in Millimetern.
| A | B | C | ØD | ØE | F | G | I | H | M | N | K | O | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70 | 25 | 25 | 29.5 | 20 | M10×1.25 | 22 | 18 | 9 | 45 | 32.5 | ** | M6 | ** | ** | ** |
A + Hub ergibt die Länge des Zylindergehäuses. Mit ** gekennzeichnete motorseitige Maße hängen vom gewählten Motor und Montageadapter ab.
