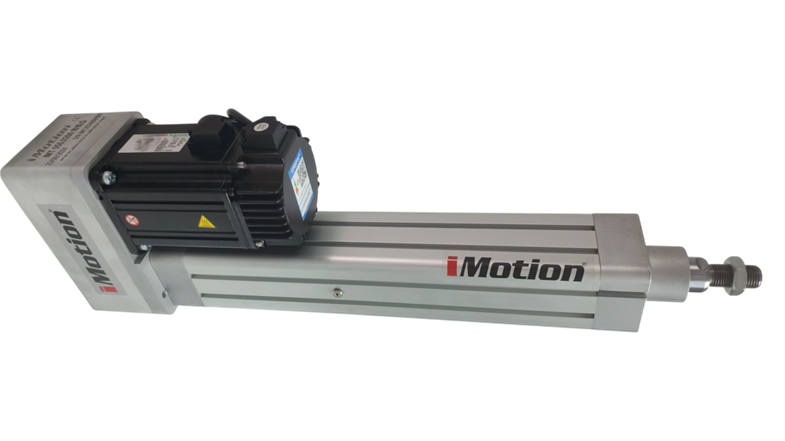

IMT50 Serisi Elektrikli Silindir
Hassas, tekrarlanabilir ve enerji verimli lineer hareket çözümü
IMT elektrikli silindirleri; lineer hareket, yüksek hassasiyetli konumlandırma, tekrarlanabilirlik ve senkronize sistemlerde kontrollü hız değişimi gerektiren uygulamalar için geliştirilmiştir. Elektrik motoru tarafından döndürülen bilyalı vida, bilyalı somun aracılığıyla ISO 15552 uyumlu silindirin piston milini doğrusal olarak hareket ettirir.
Teknik Özellikler
IMT50 standart yapılandırması
Genel Bilgiler
| Silindir ölçüsü | 50 |
|---|---|
| Kullanılabilir vida hatvesi | 2 / 5 / 10 mm |
| Standart maksimum strok | 1.000 mm |
| Maksimum ivmelenme | 10 m/s² |
| Tekrarlanabilirlik | < 0,03 mm |
| Koruma sınıfı | IP54; IP65 opsiyonel |
| Motor montajı | Doğrudan veya paralel |
| Uygunluk | 2006/42/EC Makine Direktifi |
Vida Seçeneklerine Göre Performans
| Özellik | 16 × 2 | 16 × 5 | 16 × 10 |
|---|---|---|---|
| Dinamik yük kapasitesi | 3.300 N | 8.100 N | 10.700 N |
| Statik yük kapasitesi | 6.200 N | 12.400 N | 17.000 N |
| Maksimum hız* | 100 mm/sn | 250 mm/sn | 500 mm/sn |
| Nominal kuvvet | 2.750 N | 2.750 N | 2.750 N |
Öne Çıkan Özellikler
ISO 15552 endüstriyel montaj standardı
Hassas bilyalı vida tahrik teknolojisi
Yüksek konumlandırma hassasiyeti ve tekrarlanabilirlik
Pnömatik silindirlerin kolayca değiştirilmesine uygun
Dönmeye karşı emniyetli piston mili
Esnek motor entegrasyonu
* Maksimum hız, seçilen motorun devrine ve uygulama koşullarına bağlıdır.
Teknik Ölçüler
Tüm ölçüler milimetredir.
| A | B | C | ØD | ØE | F | G | I | H | M | N | K | O | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 85 | 29,5 | 29,5 | 39 | 25 | M16×1,5 | 32 | 28 | 10,5 | 64 | 46,5 | ** | M8 | ** | ** | ** |
A + strok, silindir gövde uzunluğunu belirler. ** İşaretli motor tarafı ölçüleri, seçilen motor ve bağlantı adaptörüne göre belirlenir.
